Vハンガー用Dロック
<特徴>
Vハンガーをワンタッチで取付脱型出来ます。
コアーピン、付属部品とも材質はSUS304です。
▲Dロック取付状況 ▲Dロック裏側締込み状況 ▲Vハンガー取付状況

※DロックにVハンガーをセットする場合には、Dロックに対して平行に型枠内面に当たるまで軽く叩き込んで下さい。
(Dロックに対して斜めに叩き込むと、Vハンガーが割れる恐れがあります)

※製品は垂直に脱型して下さい。

※Vハンガー取付の際には、必ず型枠面に密着させてください。

※斜め吊りを想定してコンクリート製品にVハンガーを取り付ける際、Vハンガー底部の矢印がお互いに向き合うように取り付けてください。

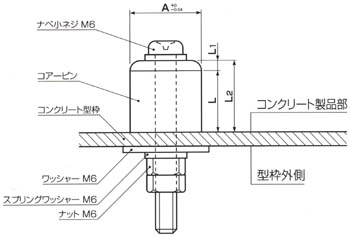

呼び名 L1 L2 Vハンガー使用サイズ
V20-L6 20.7 6 R3 9 NV20×40
V20-L8 8 11 NV20×50、60
V20-L10 10 13 NV20×70
V30-L15 31.0 15 R7 22 V30×100
